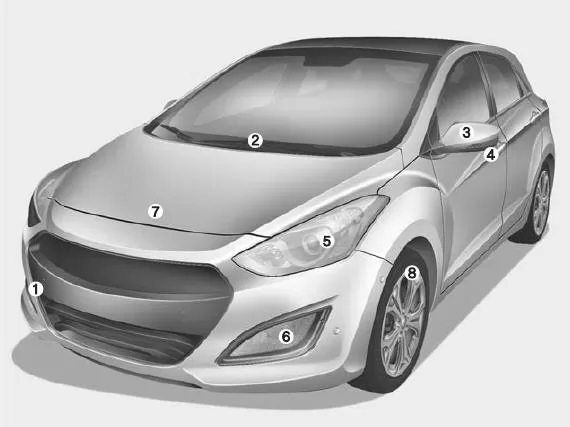

Außenansicht (Front)

1. Abnehmbare Abschleppöse vorn
2.  Frontscheibenwische
3. Außenspiegel
4. Türschloss
5. Scheinwerfer
6. Nebelscheinwerfer
7. Haube
8. Rad und Reifen

❈ Die tatsächliche Form kann von der Abbildung abweichen

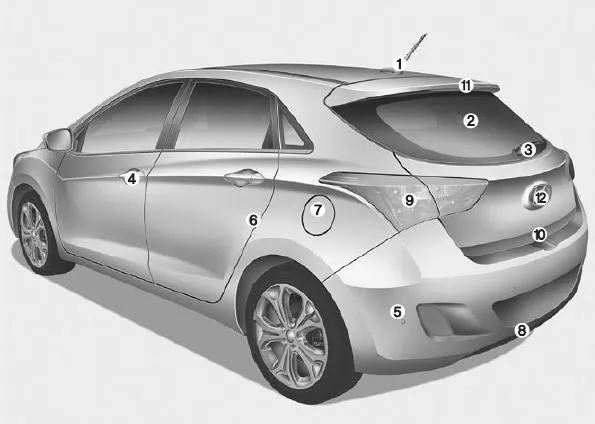

Außenansicht (Heck)

1. Dachantenne
2. Heckscheibenheizung
3. Heckscheibenwischer
4. Türschloss
5. Hinterer Parkassistent
6. Kindersicherung hinteres Türschloss
7. Tankklappe
8. Abschleppöse hinten
9. Kombileuchte hinten
10. Schalter Heckklappengriff
11. Dritte Bremsleuchte
12. Rückfahrkamera

❈ Die tatsächliche Form kann von der Abbildung abweichen

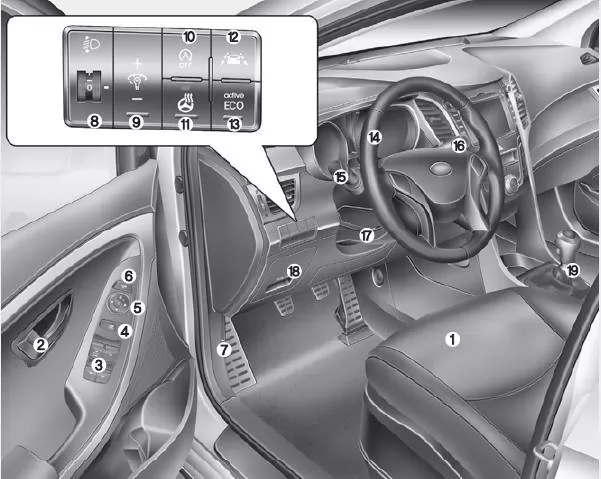

Innenausstattung im Überblick

1. Sitz
2. Tür-Innengriff
3. Fensterheberschalter
4. Fensterhebersperrschalter
5. Außenspiegelsteuerung
6. Außenspiegel-Klappfunktion
7. Haubenentriegelungshebel
8. Leuchtweitenregulierung
9. Steuerung Armaturenbrettbeleuchtung
10. Taste ISG OFF* (Start-/Stopp-Automatik)
11. Taste Lenkradheizung ON/OFF (EIN/AUS)
12. Spurhaltewarnsystem (LDWS)*
13. Taste "Active ECO"
14. Lenkrad
15. Lichtschalter
16. Scheibenwischer/-waschanlage
17. Hebel Lenksäulenverstellung
18. Sicherungskasten
19. Schalthebel / Wählhebel Automatikgetriebe/ Wählhebel Doppelkupplungsgetriebe

*: ausstattungsabhängig

❈ Die tatsächliche Form kann von der Abbildung abweichen.

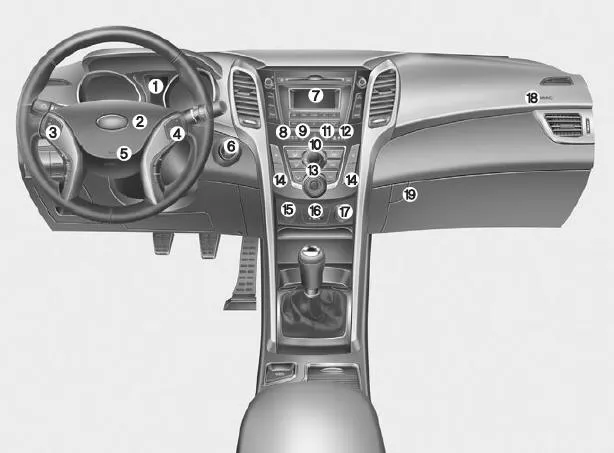

Armaturenbrett im Überblick

1. Kombiinstrument
2. Signalhorn
3. Audio-Lenkradtasten*
4. Schalter automatische Geschwindigkeitsregelung/ Geschwindigkeitsbegrenzer*
5. Fahrerairbag*
6. Zündschalter* oder Knopf ENGINE START/STOP*
7. Audio*
8. Kontrollleuchte "Beifahrerairbag ein/aus
9.  Zentraler Türverriegelungsschalter
10. Warnblinkanlage
11. Taste ESC OFF
12. Gurtwarnleuchte Beifahrer
13. Klimaregelung
14. Sitzheizungsschalter*/ Sitzkühlung*
15. Aux-, USB- und iPod- Schnittstelle*
16. 12V-Steckdose*
17.  Beifahrerairbag vorn*
18. Handschuhfach

*: ausstattungsabhängig

❈ Die tatsächliche Form kann von der Abbildung abweichen.

Motorraum

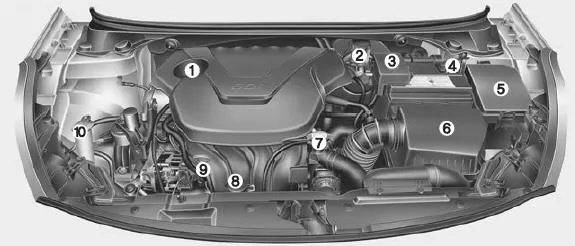

Benzinmotor - 1.6-GDI

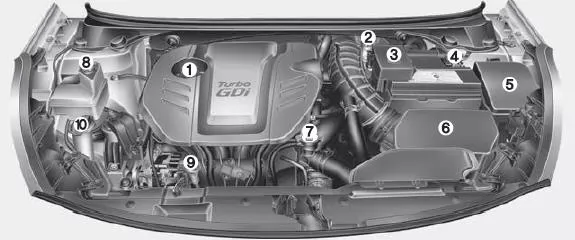

Benzinmotor - 1.6 T-GDI

1. Einfülldeckel - Motoröl
2. Flüssigkeitsbehälter Bremse/Kupplung*
3. Batteriepluspol
4.  Batteriemassepol
5. Sicherungskasten
6. Luftfilter
7. Kühlerdeckel
8. Behälter - Motorkühlmittel
9. Messstab - Motorö
10. Behälter - Scheibenwaschanlage

*: ausstattungsabhängig

❈ Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

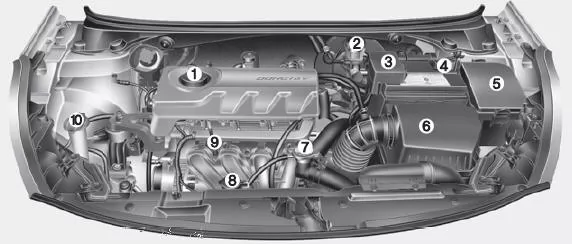

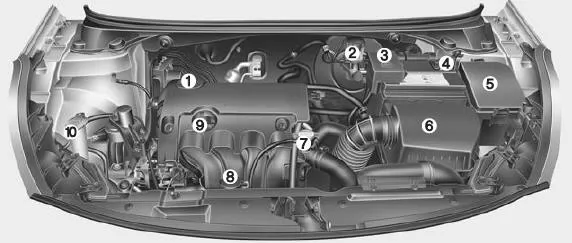

Benzinmotor - 1.4 MPI

Benzinmotor - 1.6 MPI

1. Einfülldeckel - Motoröl
2. Flüssigkeitsbehälter Bremse/Kupplung*
3. Batteriepluspol
4. Batteriemassepol
5. Sicherungskasten
6. Luftfilter
7. Kühlerdeckel
8. Behälter - Motorkühlmittel
9. Messstab - Motoröl
10. Behälter - Scheibenwaschanlage

*: ausstattungsabhängig

❈ Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

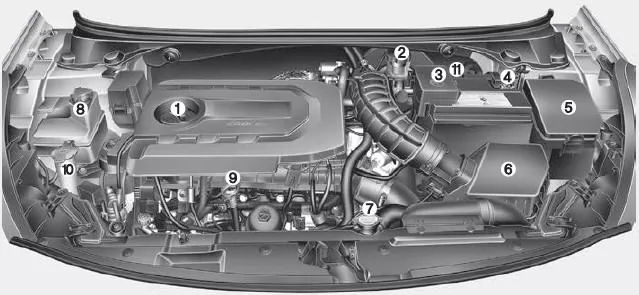

Dieselmotor

1. Einfülldeckel - Motoröl
2. Flüssigkeitsbehälter Bremse/Kupplung*
3. Batteriepluspol
4. Batteriemassepol
5. Sicherungskasten
6. Luftfilter
7. Kühlerdeckel
8. Behälter - Motorkühlmittel
9. Messstab - Motoröl
10. Behälter - Scheibenwaschanlage
11. Kraftstofffilter

*: ausstattungsabhängig

❈ Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
