Hyundai i30: Sicherungen. Sicherungen

Die elektrische Anlage eines Fahrzeugs ist mit Sicherungen gegen Überlastungsschäden geschützt.

Das Fahrzeug ist mit 3 (oder 4) Sicherungskästen ausgestattet. Ein Sicherungskasten befindet sich auf der Fahrerseite im Armaturenbrett, die anderen befinden sich im Motorraum und im Laderaum.

Wenn Leuchten, Zubehörausstattung oder Bedienelemente Ihres Fahrzeugs nicht funktionieren, prüfen Sie die Sicherung des entsprechenden Schaltkreises.

Wenn eine Sicherung durchgebrannt ist, erkennen Sie dies an dem geschmolzenen Metallelement in der Sicherung.

Prüfen Sie bei Fehlfunktionen der Elektrik zunächst den Sicherungskasten auf der Fahrerseite.

Ersetzen Sie eine durchgebrannte Sicherung ausschließlich durch eine Sicherung mit derselben Amperezahl.

Schalten Sie vor dem Ersetzen durchgebrannter Sicherungen zunächst den Motor und alle elektrischen Verbraucher ab und klemmen Sie das Batteriemassekabel ab.

Wenn die neu eingesetzte Sicherung ebenfalls durchbrennt, deutet dies auf ein elektrisches Problem hin. Sie sollten nur geeignete Ersatzteile verwenden. Wir empfehlen, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

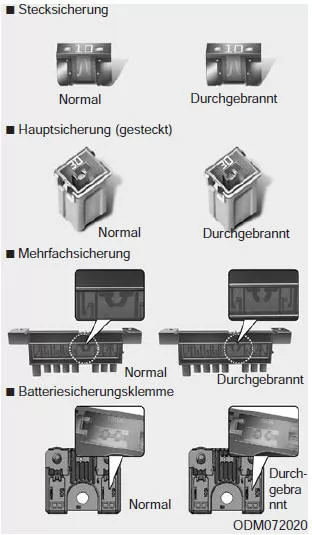

Es kommen drei Arten von Sicherungen zum Einsatz: Stecksicherungen für schwächere Ströme sowie Hauptsicherungen und Mehrfachsicherungen für stärkere Ströme.

ANMERKUNG Der am Fahrzeug vorhandene Sicherungs-/ Relais- Belegungsplan kann je nach Fahrzeugausstattung variieren.

Sicherungen ersetzen (Fahrzeuginnenraum). Sicherungen-Schalter. Sicherungen ersetzen (Motorraum). Hauptsicherung

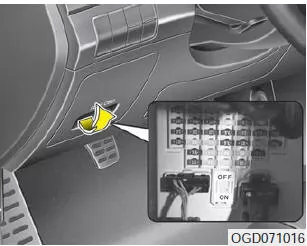

Sicherungen ersetzen (Fahrzeuginnenraum)

1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskastendeckel.

3. Ziehen Sie die vermutlich schadhafte Sicherung gerade heraus. Verwenden Sie dazu die Sicherungsklammer aus dem Hauptsicherungskasten im Motorraum.
4. rüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie durchgebrannt ist.
5.  Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten Sie darauf, dass sie stramm in ihrem Sockel sitzt.

Für den Fall, dass sie locker sitzt, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

Wenn keine Ersatzsicherung mit derselben Amperezahl zur Verfügung steht, entnehmen Sie ersatzweise eine Sicherung aus einem anderen Stromkreis, der momentan nicht benötigt wird .

Für den Fall, dass Scheinwerfer, Nebelleuchten, Blinkleuchten, Positionsleuchten oder Innenraumleuchten nicht funktionieren, die Glühlampen aber intakt sind, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

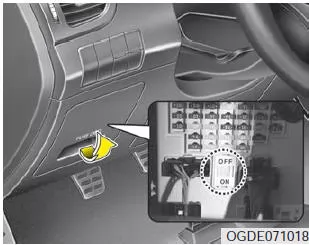

Sicherungen-Schalter

Lassen Sie den Sicherungen-Schalter stets in der Stellung ON (EIN).

Wenn Sie den Schalter in die Stellung OFF (AUS) bringen, müssen einige Funktionen (Audioanlage, Borduhr etc.) neu eingerichtet werden. Außerdem funktioniert möglicherweise die Fernbedienung (oder der Smartkey) nicht mehr ordnungsgemäß.

Wenn sich der Sicherungsschalter in der Stellung OFF (AUS) befindet, erscheint die Meldung "Turn on fuse switch" (Sicherungsschalter aktivieren).

ANMERKUNG Wenn Sie Ihr Fahrzeug längere Zeit (mehr als einen Monat) nicht bewegen, bringen Sie den Sicherungsschalter in die Stellung OFF (AUS), damit sich die Batterie nicht entladen kann.

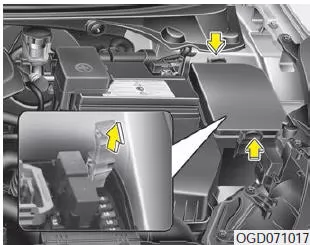

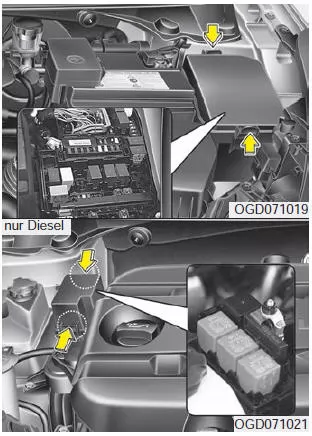

Sicherungen ersetzen (Motorraum)

1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die Verriegelungen drücken und den Deckel abheben.
3. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie durchgebrannt ist.Verwenden Sie zum Abziehen und Einsetzen von Sicherungen die Sicherungsklammer aus dem Sicherungskasten im Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten Sie darauf, dass sie stramm in ihrem Sockel sitzt. Für den Fall, dass sie locker sitzt, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

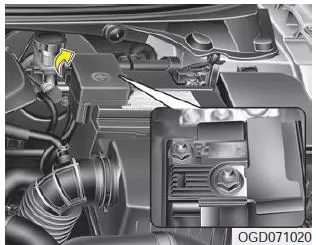

Hauptsicherung

Ersetzen Sie eine durchgebrannte Hauptsicherung wie folgt:

1.  Stellen Sie den Motor ab.
2.  Klemmen Sie das Batteriemassekabel ab.
3.  Lösen Sie die in der obigen Abbildung gezeigten Muttern.
4.  Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
5.  Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

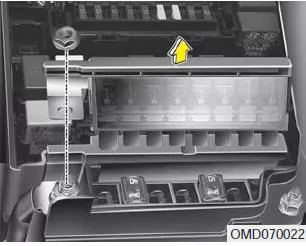

Mehrfachsicherung

Ersetzen Sie eine durchgebrannte Mehrfachsicherung wie folgt:

1.  Stellen Sie den Motor ab.
2.  Klemmen Sie das Batteriemassekabel ab.
3.  Bauen Sie den Sicherungskasten auf der rechten Seite des Motorraums aus.
4.  Lösen Sie die in der obigen Abbildung gezeigten Muttern.
5.  Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
6.  Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus

ANMERKUNG Für den Fall, dass die Mehrfachsicherung oder die Hauptsicherung durchgebrannt ist, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

Die Sicherungen im Hyundai i30 (2011–2017) schützen die elektrische Anlage zuverlässig vor Überlastung. Bei Ausfall von Leuchten oder Bedienelementen sollte die entsprechende Sicherung geprüft und bei Bedarf ersetzt werden – stets mit identischer Amperezahl.

Besonders wichtig ist die Verwendung geeigneter Werkzeuge und das Vermeiden von Metallgegenständen beim Ausbau. Auch die Positionierung der Sicherungen und Relais muss korrekt erfolgen, um Kontaktstörungen und Brandgefahr zu vermeiden.

Häufig gestellte Fragen

Was tun, wenn eine Sicherung erneut durchbrennt?
Das deutet auf ein elektrisches Problem hin. Lassen Sie das System in einer HYUNDAI Vertragswerkstatt prüfen.

Darf ich eine Sicherung durch Draht oder Folie ersetzen?
Nein, das ist lebensgefährlich und kann zu Bränden führen. Verwenden Sie nur Sicherungen mit korrekter Amperezahl.
