Hyundai i30: Scheinwerfer ersetzen

Scheinwerferausbau beim Hyundai i30 II Gen: Dieses Kapitel erklärt, wie die vordere Leuchtengruppe bei Bedarf demontiert wird – inklusive Stoßfängeranpassung bei eingeschränkter Zugänglichkeit. Schrittweise Anleitungen führen durch Abklemmen der Batterie, Lösen von Schrauben und Ziehen des Steckers.

Besondere Hinweise betreffen ausstattungsabhängige Lichtmodule wie DRL, Kurvenlicht oder Nebelscheinwerfer. Die bildgestützte Übersicht vereinfacht den Zugang zur Glühlampeneinheit – ideal für Halter, die beim Hyundai i30 (2011–2017) präzise und systemkonform arbeiten möchten.

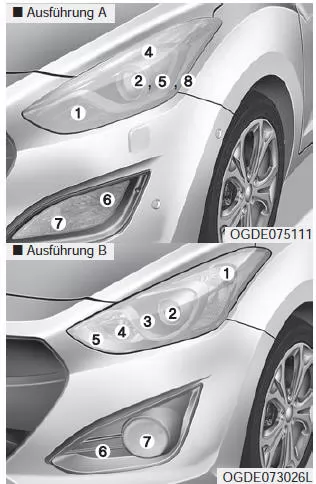

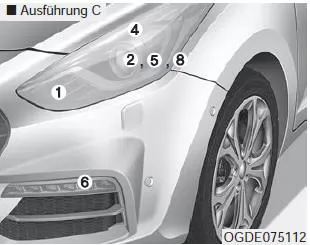

Die tatsächlichen Scheinwerfer können von der Abbildung abweichen.

1. Blinkleuchte
2.  Scheinwerfer (Abblendlicht)
3.  Statisches Kurvenlicht (ausstattungsabhängig)
4.  Standlicht
5.  Scheinwerfer (Fernlicht)
6.  Tagfahrlicht (DRL) (ausstattungsabhängig)
7.  Nebelscheinwerfer (ausstattungsabhängig)
8.  Dynamisches Kurvenlicht (ausstattungsabhängig)

1. Stellen Sie den Motor ab und öffnen Sie die Haube.
2. Klemmen Sie das Batteriemassekabel ab.

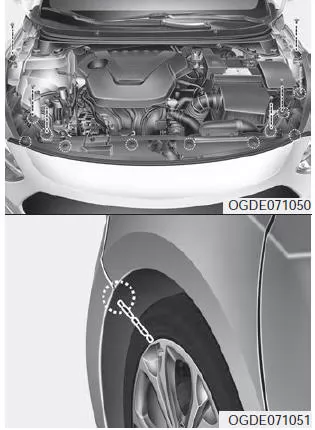

3. Lösen Sie die Befestigungsschrauben und -muttern der Baugruppe.

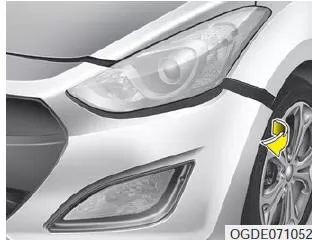

4. Ziehen Sie die beiden Seiten des vorderen Stoßfänger ab und ziehen Sie den Stoßfänger dann heraus.
5. Bauen Sie den Scheinwerfer aus der Fahrzeugkarosserie aus. Falls Sie ohne Ausbau des Scheinwerfers an die Glühlampe gelangen, entfallen die Schritte 3, 4 und 5.
6.  Ziehen Sie den Kabelstecker hinten vom Scheinwerfer ab.

Scheinwerfer (Fernlicht) und statisches Kurvenlicht. Standlicht. Scheinwerfer (Abblendlicht, kein HID). Scheinwerfer (Abblendlicht, HID)

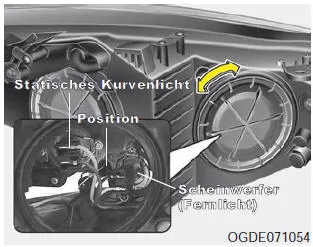

Scheinwerfer (Fernlicht) und statisches Kurvenlicht

beschriebenen Schritte 1 bis 6 durch.

7.  Bauen Sie den Deckel ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
8.  Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
9.  Lösen Sie den Sicherungsbügel der Scheinwerferglühlampe, indem Sie das Ende nach innen drücken und danach anheben.
10.  Ziehen Sie die Glühlampe aus dem Scheinwerfer.
11.  Setzen Sie eine neue Scheinwerferglühlampe ein, richten Sie den Sicherungsbügel zu der Nut auf der Glühlampe aus und lassen Sie ihn in der Position einrasten.
12.  Schließen Sie den Stecker an die Scheinwerferglühlampe an.
13.  Bauen Sie die Abdeckung der Scheinwerferglühlampe ein, indem Sie sie im Uhrzeigersinn drehen.
14.  Klemmen Sie den Kabelstecker hinten am Scheinwerfer an.
15.  Bauen Sie den Scheinwerfer wieder in die Fahrzeugkarosserie ein.

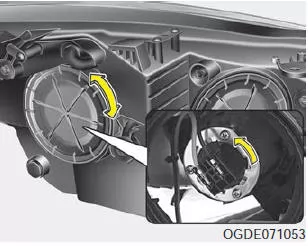

Standlicht

Führen Sie die auf der vorigen Seite beschriebenen Schritte 1 bis 6 durch.

7.  Bauen Sie den Deckel ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
8.  Ziehen Sie die Fassung aus der Baugruppe.
9.  Ziehen Sie die Glühlampe aus der Fassung.
10.  Setzen Sie eine neue Glühlampe in die Fassung ein.
11.  Setzen Sie die Fassung in die Baugruppe ein.
12.  Bauen Sie die Abdeckung der Scheinwerferglühlampe ein, indem Sie sie im Uhrzeigersinn drehen.

Scheinwerfer (Abblendlicht, kein HID)

Führen Sie die auf der vorigen Seite beschriebenen Schritte 1 bis 6 durch.

7.  Bauen Sie den Deckel ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
8.  Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
9. Ziehen Sie die Glühlampe aus der Fassung.
10.  Setzen Sie eine neue Glühlampe in die Fassung ein.
11.  Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen. Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.
12.  Bauen Sie die Abdeckung der Scheinwerferglühlampe ein, indem Sie sie im Uhrzeigersinn drehen.

Scheinwerfer (Abblendlicht, HID)

Für den Fall, dass die Leuchte nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

VORSICHT - HID-Abblendlichtscheinwerfer (ausstattungsabhängig) Versuchen Sie nicht, die Abblendlichtglühlampe (XENON) zu ersetzen oder zu inspizieren - es besteht Stromschlaggefahr. Für den Fall, dass das Abblendlicht (XENON-Glühlampe) nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

ANMERKUNG HID-Leuchten sind Halogenglühlampen leistungsmäßig überlegen. Laut Hersteller halten HID-Leuchten je nach Nutzungshäufigkeit mindestens doppelt so lange wie Halogenglühlampen.

Vermutlich müssen sie während der Fahrzeuglebensdauer irgendwann ersetzt werden. Häufiges Ein- und Ausschalten der Scheinwerfer verkürzt die Lebenserwartung der HIDLeuchten.

HID-Leuchten versagen anders als Halogenglühlampen. Wenn ein Scheinwerfer nach einer Weile im Betrieb erlischt, aber nach dem Ausund Wiedereinschalten der Scheinwerfer wieder aufleuchtet, muss wahrscheinlich die HID-Leuchte ersetzt werden. HID-Beleuchtungskomponenten sind komplexer als herkömmliche Halogenglühlampen und daher mit höheren Austauschkosten verbunden.

Links-/Rechtsverkehr

Die Lichtkegel des Abblendlichts sind asymmetrisch. Wenn Sie ein Land bereisen, in dem Linksverkehr gilt, führt diese Asymmetrie dazu, dass der entgegenkommende Verkehr geblendet wird. Die ECE-Bestimmungen schreiben verschiedene technische Lösungen zur Vermeidung der Blendwirkung vor. Dazu zählen automatische Umschaltsysteme sowie Klebefolien und das Verringern der Leuchtweite. Diese Scheinwerfer sind so konzipiert, dass sie den entgegenkommenden Verkehr nicht blenden.

Folglich müssen Sie keine Veränderungen an Ihren Scheinwerfern vornehmen, wenn Sie ein Land mit Linksverkehr bereisen

VORSICHT - Halogenlampen  Halogenlampen sind mit einem unter Druck stehenden Gas gefüllt, welches Glassplitter in die Umgebung schleudert, wenn der Glaskolben zerbricht. Behandeln Sie sie vorsichtig, und vermeiden Sie Kratzer. Lassen Sie eingeschaltete Glühlampen nicht mit Flüssigkeiten in Berührung kommen. Fassen Sie den Glaskolben nie mit bloßen Fingern an. Eine verbleibende Fettschicht kann die Glühlampe zum Platzen bringen, wenn sie eingeschaltet wird. Lassen Sie eine Halogenlampe nur in eingebautem Zustand aufleuchten.  Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen Sie diese sobald als möglich und entsorgen Sie die defekte Glühlampe sorgfältig.  Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille. Lassen Sie Glühlampe vor dem Ausbauen abkühlen.

Blinkleuchte. Nebelscheinwerfer

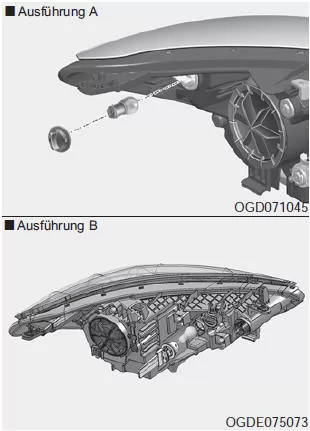

Blinkleuchte

Führen Sie die auf der vorigen Seite beschriebenen Schritte 1 bis 6 durch.

7.  Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Rastasen zu den Gehäuseaussparungen ausgerichtet sind.
8.  Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe niederdrücken und gegen den Uhrzeigersinn drehen, bis ihre Rastnasen zu den Aussparungen in der Lampenfassung ausgerichtet sind.

   Ziehen Sie die Glühlampe aus der Fassung.

9.  Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie diese, bis sie einrastet.
10.  Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Rastnasen der Fassung zu den Aussparungen im Leuchtengehäuse ausrichten. Drücken Sie die Fassung in das Leuchtengehäuse und drehen Sie sie im Uhrzeigersinn.

Nebelscheinwerfer

Führen Sie die auf der vorigen Seite beschriebenen Schritte 1 bis 6 durch.

7. Ziehen Sie den Stecker ab, während Sie auf die Tasten zu beiden Seiten der Glühlampenfassung drücken.
8.  Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
9. Setzen Sie eine neue Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Gehäuse fluchten lassen. Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.
10.  Stecken Sie den Stecker auf die Fassung.

Tagfahrlicht (LED-Ausführung)

Für den Fall, dass die Leuchte nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

Der Austausch der Scheinwerfer beim Hyundai i30 (2011–2017) erfordert präzises Vorgehen und technisches Verständnis. Je nach Ausstattung können zusätzliche Schritte wie das Entfernen des Stoßfängers notwendig sein, um Zugang zur Glühlampe zu erhalten.

Besonders wichtig ist das Abklemmen der Batterie und die korrekte Demontage der Befestigungselemente. Die Hinweise zur Reihenfolge der Arbeitsschritte helfen, Schäden an Karosserie und Elektrik zu vermeiden.

Häufig gestellte Fragen

Muss der Stoßfänger immer entfernt werden?
Nein, bei einigen Modellen kann die Glühlampe ohne Ausbau des Scheinwerfers erreicht werden. Die Schritte 3 bis 5 entfallen in diesem Fall.

Was ist beim Wiedereinbau zu beachten?
Alle Kabelverbindungen müssen korrekt angeschlossen und die Baugruppe sicher verschraubt werden, um Wackelkontakte zu vermeiden.
