Hyundai i30: Scheinwerfer und Nebelscheinwerfer einstellen

Licht korrekt einstellen: Dieses Kapitel zeigt im Detail, wie Scheinwerfer und Nebelscheinwerfer des Hyundai i30 II Gen exakt ausgerichtet werden – abhängig von Fahrzeugtyp (mit/ohne AFLS) und Projektionsfläche. Schritt-für-Schritt-Anleitungen helfen, Lichtbild, Höhenverstellung und Asymmetrie präzise zu justieren.

Die Anleitung ergänzt Europa-spezifische Ausrichtpunkte, Hinweise zur Batterie- und Reifendruckvorbereitung sowie Unterschiede zwischen Links‑ und Rechtslenker. So bleibt die Fahrbahn optimal ausgeleuchtet und Blendwirkung beim Hyundai i30 (2011–2017) zuverlässig vermieden.

Scheinwerfer einstellen

Ohne AFLS (Adaptivscheinwerfer)

1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
2.  Das Fahrzeug muss auf ebenem Untergrund stehen.
3.  Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.
5. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn.

   Um das Abblendlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (2) im bzw. gegen den Uhrzeigersinn.

   Um das Fernlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (3) im bzw. gegen den Uhrzeigersinn.

Mit AFLS (Adaptivscheinwerfer)

1. Stellen Sie den Motor ab.
2. Drehen Sie den Lichtschalter in die Abblendlichtstellung.
3. Bringen Sie die Räder mit dem Lenkrad in die Geradeausfahrtstellung.
4. Lassen Sie den Motor an.
5. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
6.  Das Fahrzeug muss auf ebenem Untergrund stehen.
7.  Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
8.  Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.
9.  Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn.

   Um das Abblendlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (2) im bzw. gegen den Uhrzeigersinn.

   Um das Fernlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (3) im bzw. gegen den Uhrzeigersinn.

Nebelscheinwerfer einstellen

Die Nebelscheinwerfer werden auf dieselbe Weise eingestellt wie die Scheinwerfer.

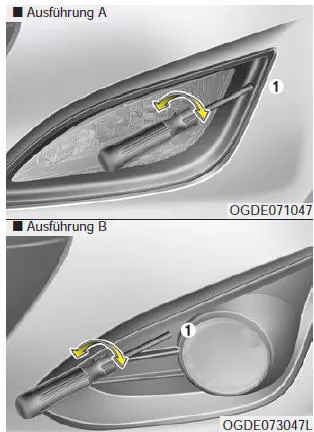

Stellen Sie die Nebelscheinwerfer ein und achten Sie dabei auf den ordnungsgemäßen Zustand der Batterie und der Nebelscheinwerfer. Um den Nebelscheinwerfer nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn.

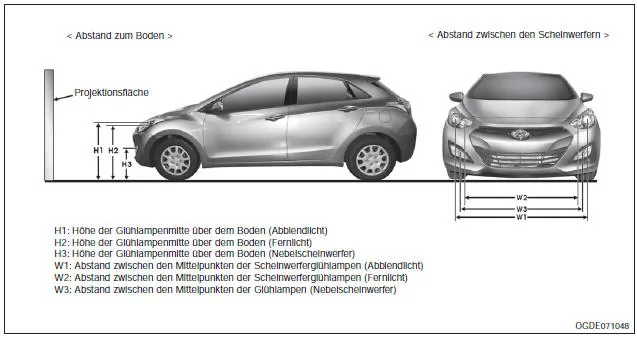

Ausrichtungspunkt (Fünftürer und Kombi)

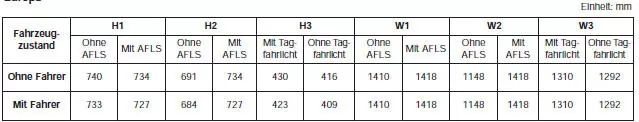

Europa

AFLS: Adaptive Front Lighting System (Adaptivscheinwerfer)

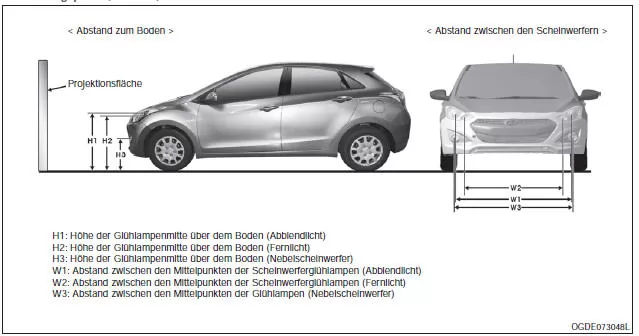

Ausrichtungspunkt (Dreitürer)

Europa

AFLS: Adaptive Front Lighting System (Adaptivscheinwerfer)

Abblendlicht

Abblendlicht (Linkslenker)

• Basierend auf 10-Meter-Projektionsfläche

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2.  Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3.  Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4.  Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

Abblendlicht (Rechtslenker)

• Basierend auf 10-Meter-Projektionsfläche

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2.  Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3.  Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4.  Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

Nebelscheinwerfer

1. Schalten Sie die Nebelscheinwerfer ein, wobei der Fahrersitz unbesetzt bleibt.
2.  Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).

Die korrekte Einstellung von Scheinwerfern und Nebelscheinwerfern im Hyundai i30 (2011–2017) ist entscheidend für optimale Sicht und die Vermeidung von Blendung. Je nach Ausstattung – mit oder ohne AFLS – unterscheiden sich die Vorgehensweisen leicht.

Besonders wichtig ist die Ausrichtung der Lichtkegel auf einer ebenen Fläche und die Einhaltung der vorgeschriebenen Grenzlinien. Die Hinweise zur Projektionsfläche und zur Schraubeneinstellung helfen, das Lichtbild präzise zu justieren.
